使用LLVM编写简单混淆Pass（一）

LLVM

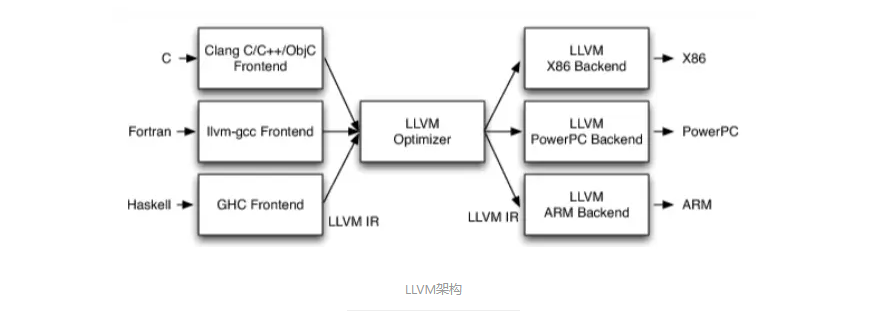

LLVM 简介

简单来说，LLVM 是一个现代化的、模块化的编译器后端架构。

传统的编译器通常是“端到端”的（针对某种语言开发，直接生成某种机器码）。而 LLVM 将编译过程拆解为三个独立的部分：

• 前端 (Frontend)：将源代码（如 C++, Rust）翻译成一种通用的“中间语言” —— LLVM IR。
• 中端 (Optimizer)：对 LLVM IR 进行各种数学上的优化（比如代码混淆、死代码消除等）。由于 IR 是通用的，这一步的优化逻辑对所有语言都有效。
• 后端 (Backend)：将优化后的 IR 翻译成特定 CPU 指令（如 x86, ARM, RISC-V）。

LLVM的核心目标是提供一套可移植、模块化、可扩展的编译工具链，它能够支持多种硬件架构并进行代码优化。

LLVM Pass

LLVM 的 Pass 有中端 Pass（IR Pass）和后端 Pass（Machine Pass）两种

• 中端是 LLVM 最引以为傲的部分，它处理的是 LLVM IR，是硬件无关的优化；

• 后端的工作是将通用的 IR 转化为具体的机器码，从 IR 逐渐变为 SelectionDAG，最后变为 MachineInstr (MI)

LLVM IR Pass 允许针对代码的不同层级编写 Pass，常见的有：

• ModulePass：观察整个文件（全局变量、所有函数）。
• FunctionPass：一次只处理一个函数。这是最常用的，因为大多数优化都是在函数内部进行的。
• BasicBlockPass：只处理一个基本块（一串没有跳转的指令）。
• LoopPass：专门针对循环结构进行优化。

本篇的混淆就是实现的 IR Pass 中的 FunctionPass 。

控制流平坦化

原理

FLA 是现在非常常见的一种混淆手段了，通过打乱基本块之间的逻辑顺序从而模糊程序的执行逻辑，使得静态分析难度提高。

具体的原理讲解现在网上有很多文章，基本就是下面两图

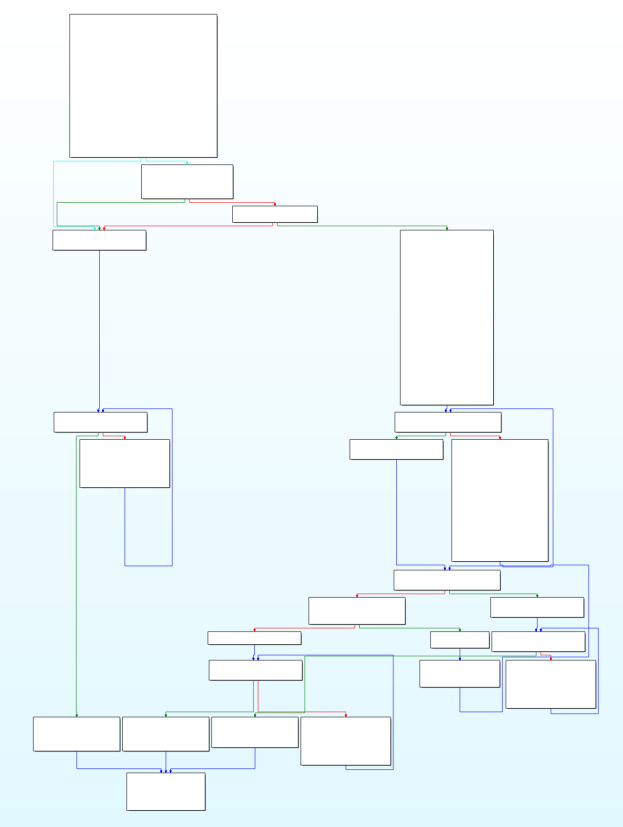

混淆前：

混淆后：

实现

LLVM 版本：12.0.1

思路就是遍历并收集函数中所有原始的基本块，把它们存入一个列表，然后创建一个 switch 指令。根据状态变量的值，决定程序下一步跳转到哪一个原始基本块。

预处理

由于编写的 Pass 是 IR 层的，首先要处理一些特殊指令，比如异常处理：

1

if (isa<InvokeInst>(&I) || isa<LandingPadInst>(&I)) return true;

这样可以跳过 Invoke 和 LandingPad 这一对指令。

我们支持的大概有这些基本的跳转指令：

1
2
3
4
5
6

isa<ReturnInst>(i)
isa<ResumeInst>(i)
isa<UnreachableInst>(i)
isa<BranchInst>(i)
isa<SwitchInst>(i)
isa<IndirectBrInst>(i)

后来发现 IR 中含有大量 PHI 节点，

PHI 节点会出现在基本块的开头，会根据上一个基本块来源于哪一个基本块决定对应的值，形如：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

entry:
  br i1 %condition, label %if.then, label %if.else

if.then:
  br label %merge

if.else:
  br label %merge

merge:
  ; 如果从 if.then 过来，%result 就是 1
  ; 如果从 if.else 过来，%result 就是 2
  %result = phi i32 [ 1, %if.then ], [ 2, %if.else ]
  ret i32 %result+

需要把它转成一般汇编，思路是在前一个基本块结尾存储一个值，不同的来源存储的值不同，然后在 PHI 节点处把这个值取出来即可。

首先收集 PHI 节点：

1
2
3

for (Instruction &I : BB) {
	if (PHINode* PN = dyn_cast<PHINode>(&I)) phis.push_back(PN);
}

寻找合适的插入点：第一条非 PHI 指令：

1
2
3
4

Instruction* loadInsert = nullptr;
for (Instruction &I : BB) {
	if (!isa<PHINode>(&I)) { loadInsert = &I; break; }
}

遍历所有 PHI 指令，

根据来源块编写 store 指令：

1
2
3
4
5
6
7

for (unsigned i = 0; i < PhiNode->getNumIncomingValues(); ++i) {
	Value* inV = PhiNode->getIncomingValue(i);
	BasicBlock* pred = PhiNode->getIncomingBlock(i);
	Instruction* predTerm = pred->getTerminator();
	IRBuilder<> pb(predTerm);
	pb.CreateStore(inV, slot);
}

然后收集所有使用该 PHI 的指令，并在它们的块中插入 load ：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

for (auto &kv : usesPerBlock) {
	BasicBlock* useBB = kv.first;
	std::vector<Instruction*>& usersInBB = kv.second;

	Instruction* insertPt = nullptr;
	for (Instruction &I : *useBB) {
		if (!isa<PHINode>(&I)) { insertPt = &I; break; }
	}
	if (!insertPt) insertPt = useBB->getTerminator();

	IRBuilder<> lb(insertPt);
	LoadInst* L = lb.CreateLoad(Ty, slot, PhiNode->getName() + ".phi.load");

	for (Instruction* UInst : usersInBB) {
		UInst->replaceUsesOfWith(PhiNode, L);
	}
}

收集基本块

这里没什么好说的，收集除了入口块的所有基本块

1
2
3
4
5
6
7
8

void ControlFlowFlatten::collectOrigBlocks(Function &F, std::vector<BasicBlock*>& out) {
    out.clear();
    out.reserve(std::distance(F.begin(), F.end()));
    for (BasicBlock &BB : F) {
        if (&BB == &F.getEntryBlock()) continue;
        out.push_back(&BB);
    }
}

创建分发块

首先构建一个 switch 结构，检查 loadState 的值，并跳转到对应的基本块：

1
2

BasicBlock* defaultTarget = origBlocks.empty() ? &F.getEntryBlock() : origBlocks[0];
SwitchInst* swi = disBuilder.CreateSwitch(loadState, defaultTarget, origBlocks.size());

然后遍历所有原始代码块，将它们的状态 ID 和对应的基本块地址填入 switch 的路由表里：

1
2
3
4
5
6

for (BasicBlock* BB : origBlocks) {
	uint64_t sid = stateOf.at(BB);
	Constant* caseValConst = ConstantInt::get(i32Ty, static_cast<uint64_t>(sid) & 0xFFFFFFFF);
	ConstantInt* caseVal = cast<ConstantInt>(caseValConst);
	swi->addCase(caseVal, BB);
}

关于 loadState 的值可以存储在全局变量或者栈上，我选择掺在代码段中，以达到更高的混淆程度。

创建中转块

设法存储分发块使用的 loadState 的值，并跳转回分发块，执行下一次分发。

1

irb.CreateCall(jmpAsm, { dispatchAddrInt });

我使用的方法是将基本块 ID 插入到正常 opcode 中，然后通过 call $+5 将 ID 压进栈，并打乱正常栈帧，破坏 IDA 的反编译

类似于：

1
2
3
4

call $+5
$stateValAddr ; 被压进栈，在 dispatcher 中被取出然后使用

jmp dispatchBB ; 跳转到 dispatcher

修改跳转指令

简单来说就是把 A -> B 改造成了 A -> 中转块(设置状态为B) -> 分发器 -> B 。

遍历所有基本块的结束语句，如果是函数结束（return）就正常结束，

1

isa<ReturnInst>(term) || isa<ResumeInst>(term)

然后分别对 BranchInst ，SwitchInst ，IndirectBrInst 等进行处理，都是把 -> B 改写成 -> setB

1

BasicBlock* setBlk = getOrCreateSetStateBlock(succState);

打乱基本块顺序

这里也比较容易实现，使用随机数打乱即可。

1

std::shuffle(reorder.begin(), reorder.end(), RNG);

修复问题

主要逻辑已经完善了，但是无法通过 LLVM IR 的 SSA 验证，因为代码块被打乱，在编译器看来变量可能未被定义就已经被使用

解决方案是把所有的寄存器变量降级为内存访问。因为栈是持久的，不受控制流打乱的影响。

先筛选所有受到影响的指令，标准为

• 跨块使用：在 Block A 中定义，但在其他块（Block B, Block C…）中被引用；
• 不是特殊指令：排除 PHI、Alloca、终结符等有自己处理逻辑的指令；
• 无副作用：确保转换不会改变代码原有的运行结果。

对于每一个需要修复的指令 I，在函数的入口块（Entry）创建一个 alloca 指令，在此处存入数据

最后在该变量被引用的地方按需加载。

效果

混淆前：

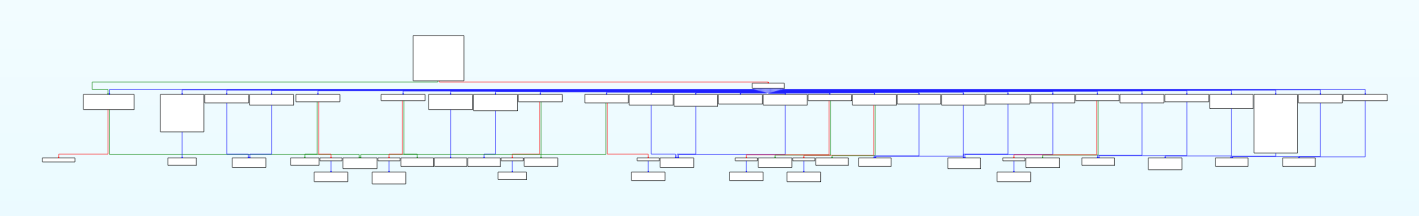

混淆后：

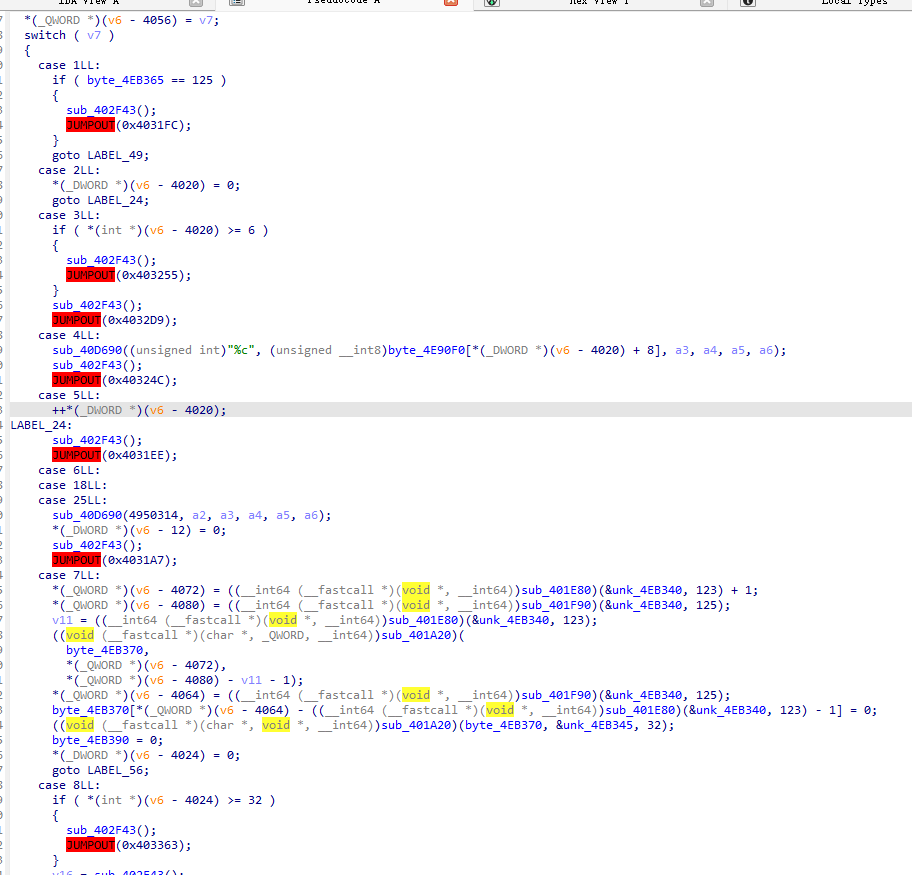

反编译受到插入代码段的数据的影响未成功，并且流程图已经被破坏，没有收敛

待改进

• 每个基本块 ID 固定不变且按自然数排列
• 只有一个主分发器，缺失子分发器
